梦想材料“硅烯”走进现实或将赶超石墨烯

http://www.sciencehuman.com 科学人 网站 2015-02-14

　　科学家认为它或将赶超“表亲”石墨烯实现后来居上

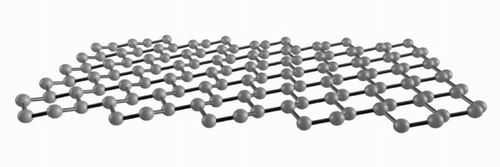

1994 年，科学家首次模拟的硅二维晶体材料结构。图片来源：《自然》

　　本报讯 7年前，硅烯还只是理论学家的一个梦想。受石墨烯——由仅是单原子厚度的按蜂窝状晶格排列的碳原子构成的著名材料——热情的驱动，研究人员推测，硅原子也可能形成类似的表面。而且如果它们可以被用于制作电子产品，硅烯胶片将会使半导体工业实现微型化的终极梦想。

　　美国得克萨斯州立大学纳米材料研究人员、参与制作这个晶体管的Deji Akinwande说，尽管该设备的性能目前仍比较普通，使用寿命也仅能以分钟来计，这一理念的证实已经引起轩然大波。法国马赛第一大学材料科学家Guy Le Lay同意他的说法。“没有人预料到会在如此短的时间内实现它，毕竟不能用一种全然不存在的材料制造晶体管。”他说。

　　Le Lay是首批自2012年开始进行实验室硅烯研究的科学家之一。随着硅烯晶体管走进现实，对石墨烯不适宜用来制作晶体管的认识也与日俱增。石墨烯或许是世界上导电性能最好的物质，但却缺少一种关键特性。和计算及芯片中使用的半导体不同，它缺乏带隙——电子携带电流之前必须跃过的能量跨栏。带隙可以让半导体设备关闭，执行“合乎逻辑”的操作。

　　“对于逻辑应用来说，石墨烯可以说没有一线希望。”Le Lay说。相较而言，硅烯拥有带隙，因为它的一些原子会向上扣形成波纹脊，让其中一些电子处于能量略微不同的状态。而且，电脑芯片生产商在放弃数十年硅晶体管生产经验而选择碳晶体管方面一直十分谨慎，查尔斯顿南卡罗来纳州军事学院理论物理学家Lok Lew Yan Voon说。他率先为硅烯命名，并在2007年就模拟了其属性。

　　但在实验室中处理硅烯一直存在巨大挑战，这种材料不能像石墨烯那样，形成块状石墨然后用胶带从固体砌块上剥下来。取而代之的是，研究人员通过让硅原子热蒸汽在真空室中浓缩到一块透明的银块上来获取它，这是一个非常复杂的过程。而且不像稳健的石墨烯，单独的硅烯在空气中极不稳定，很难把轻薄的表层镀到更加有用的基底上——如晶体管的内壁。正因为如此，直到去年，一些研究人员还在质疑硅烯究竟是否存在。

　　Akinwande加入了意大利微电子和微系统研究所Alessandro Molle的团队，目标是给硅烯提供保护。他们在一层薄银涂层上制作了一个硅烯胶板，并在上面添加了5纳米厚的氧化铝涂层。然后，他们把硅烯的夹心结构从云母基底上剥落，使含银的一面朝上，并把它放在氧化硅基底上。最终，他们轻轻地蚀刻掉一些银，留下两个金属“岛屿”作为电极，中间留下一条外露的硅烯带连接两个小岛。

　　“这是一项非常巧妙的技术。”Le Lay说，他打算尝试用锗烯—— 一种化学性质非常活跃的用锗制成的相似“二维结构”材料——重复这一过程，他与团队于去年发明了这种材料。

　　尽管技术十分巧妙，但是这种晶体管仍不能在短期内应用于移动手机：因为外露的硅烯2分钟左右就会退化。然而，这段时间已足以检测其特性。尽管其电子运动与石墨烯相比较慢，但该设备确实具备一个小带隙。

　　如果在硅烯晶体管上加一层涂层也可以延长其寿命。Akinwande曾用聚四氟乙烯帮助磷烯胶片——另一种由磷制成的活性二维材料——“生存”了数月。其他研究人员也表示，用多层硅烯可以在牺牲掉表层涂层的同时，保护下面的硅烯使用24小时。更关键的是，制作硅烯晶体管的技术可以通过各种方法去尝试，而且还可以利用各种对空气敏感的活性材料。“它绝对是游戏改变者。”Lew Yan Voon说，“这是我们期待的文章。”

　　然而，并非所有人都对硅烯的未来持乐观态度。“现在，关于硅烯、锗烯、磷烯的讨论有很多。”瑞典查尔姆斯理工大学的Jari Kinaret 说，他同时是欧盟石墨烯旗舰项目的负责人，这是一项斥资10亿欧元研究二维材料及拓展相关应用的科研项目，“但是它们面临的问题相当多。”

　　尽管如此，Le Lay坚信，研究人员一定会向硅烯聚拢。“现在已经研制出一种设备。”他说，“其他科学家会认为，它已经不再是想象中的材料，而是的的确确的现实。”（冯丽妃）

[人民网-中国科学报]
